    Конструкции радиаторов в двигателе УЗАМ (УМПО) и ВАЗ отличаются друг от друга, поэтому мы рассмотрим снятие радиатора для каждого ДВС в отдельности.

    В этой статье мы рассмотрим снятие и ремонт обоих радиаторов.

    Содержание

    1. Последовательность снятия радиатора (двигатель УЗАМ)

    2. Последовательность снятия радиатора (двигатель ВАЗ 2106)

    Дать объявление о покупке (ПРОДАЖЕ) автомобиля на ФОРУМЕ

    Дать объявление о покупке (ПРОДАЖЕ) б/у ЗАПЧАСТЕЙ на ФОРУМЕ

    1. Последовательность снятия радиатора с двигателя УЗАМ на Иже 2126 «Ода» и «Фабула»

    1.

    Ослабляем хомут крепления пароотводящей трубки к патрубку радиатора.
    2.

     отсоединяем от него трубку.
    3.

    Отсоединяем колодку жгута проводов питания электровентилятора системы охлаждения
    4.

    снимаем шланг с патрубка радиатора.
    5.

    Ослабляем винт хомута крепления нижнего (отводящего) шланга радиатора.
    6.

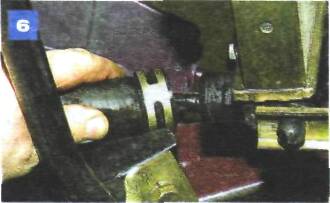

    также снимаем шланг с патрубка радиатора.
    7.

    Головкой «на 10» отворачиваем две гайки верхнего крепления кожуха электровентилятора к кронштейну передка кузова.
    8.

    Снимаем пластину крепления.
    9.

    Вынимаем радиатор вместе с электровентилятором и его кожухом.
    10.

    Накидным ключом «на 10» отворачиваем болты крепления кожуха электровентилятора к кронштейнам бачков радиатора: два слева.
    11.

    и один справа.
    12.

    Снимаем кожух в сборе с электровентилятором.



    Устанавливаем радиатор в обратной последовательности, стараясь не повредить его пластины о детали двигателя и кузова. Заправляем систему охлаждающей жидкостью.



    2. Последовательность снятия радиатора (двигатель ВАЗ 2106)

    1.

    Ослабляем хомут крепления пароотводящей трубки к патрубку радиатора.
    2.

    отсоединяем от него трубку.
    3.

    снимаем шланг с патрубка радиатора.
    4.

    Ослабляем винт хомута крепления нижнего (отводящего) шланга радиатора.
    5.

    снимаем шланг с патрубка радиатора.
    6.

    Вынимаем радиатор.
    7.

    ключом «на 17» отворачиваем штуцер
    8.

    вынимаем его вместе с резиновым уплотнительным кольцом
    9.

    Не потеряйте резиновые втулки нижних креплений радиатора,
    10.

    которые при установке радиатора входят в отверстия кронштейнов, закрепленных на нижней поперечине передка кузова.
