    Содержание

    1.  Замена заднего стекла

    2. Замена бокового опусконого стекла

    3.  Информация о лобовое стекле

    4. Уплотнители для Москвича 2141

    Дать объявление о покупке (ПРОДАЖЕ) автомобиля на ФОРУМЕ

    Дать объявление о покупке (ПРОДАЖЕ) б/у ЗАПЧАСТЕЙ на ФОРУМЕ

    1.  Замена заднего стекла

    Схемы, необходимые для замены заднего стекла

    Схема №1

    Описание деталей схемы

    а – стекло с уплотнителем и декоративным кантом в проеме;

    в – установка стекла с уплотнителем в проем;

    1 – уплотнитель;

    2 – декоративный кант;

    3 – выступ профиля уплотнителя

    Схема №2

    Описание деталей схемы

    1 – стекло;

    2 – уплотнитель;

    3 – декоративный кант;

    4 – накладка декоративного канта;

    5 – монтажный шнур

    Снятие заднего стекла на Москвиче 2141


    1. Для снятия стекла ветрового окна следует нажать ладонями на его верхнюю часть изнутри кузова.
    2. Для того чтобы не разбить стекло, помощник должен поддерживать стекло в момент его выхода из проема.
    3. Перед установкой стекла проверить состояние проема и при необходимости очистить его от остатков старой мастики и протереть бензином.
    4. Если снятый уплотнитель оказался в хорошем состоянии, его можно использовать, предварительно очистив и протерев.
    5. Перед установкой нового стекла в проем нужно обеспечить доступ к нижней части проема, для чего необходимо предварительно снять крышку панели приборов.



    Установка заднего стекла


    1. Установку нового стекла производить в следующем порядке.
    2. Надеть уплотнитель 2 (см. схема №2) на стекло 1.
    3. Вложить в паз уплотнителя декоративный кант 3.
    4. Замкнуть в углах концы декоративного канта накладками 4.
    5. Вложить в паз уплотнителя монтажный шнур 5, выведя его концы из паза в середине нижней части стекла. (В качестве монтажного шнура можно использовать прочную веревку диаметром не более 7 мм.).
    6. Приложить стекло снаружи к проему (см. схема №1), заведя выступ 3 в середине нижней части за фланец проема и выведя концы монтажного шнура внутрь кузова.
    7. Равномерно вытягивая шнур из паза в обе стороны и выводя тем самым выступ 3 за фланец проема, вставить стекло в проем.
    8. При выполнении этой работы помощник должен прижимать стекло к проему. Допускаются в процессе установки несильные удары ладонью по стеклу для более плотного его прилегания к проему.

    2. Замена бокового опусконого стекла

    Схемы, необходимые для замены

    Схема №1

    Описание деталей схемы

    1 – болт крепления опускного стекла;
    2 – держатель уплотнителя;
    3 – уплотнитель;
    4 – желобок;
    5 – стекло;

    6 – накладка;
    7 – клапан влагозащитный малый;
    8 – липкая лента;
    9 – клапан влагозащитный большой

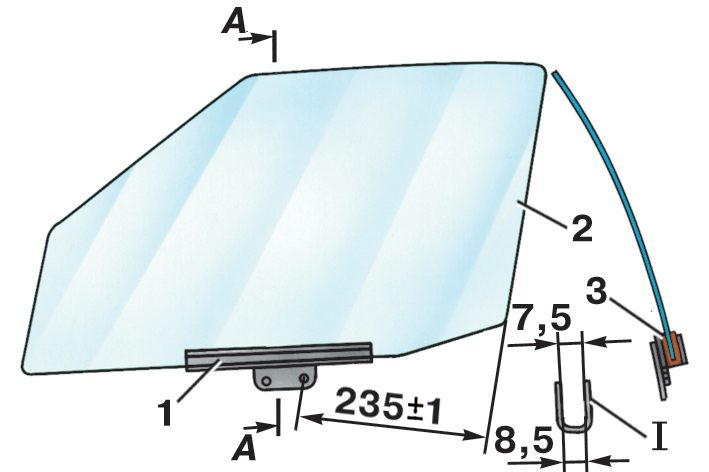

    Схема №2

    Описание деталей схемы

    1 – обойма;

    2 – стекло;

    3 – прокладка стекла;

    I – профиль выправленной обоймы опускного стекла

    Схема №3

    Описание деталей схемы

    1 – обойма;

    2 – прокладка стекла;

    3 – стекло

    Последовательность замены бокового стекла  на Москвиче 2141

    1. При замене опускного стекла 5 (см.схема №1) необходимо выполнить следующее.
    2. Снять обивку двери, детали, находящиеся на ней, и влагозащитные клапаны.
    3. Снять внутренний нижний уплотнитель 3 опускного стекла, крепящийся к верхнему фланцу четырьмя пружинными держателями 2, и наружную подоконную накладку 6. Для съема уплотнителя и накладки достаточно потянуть их вверх за один край и преодолеть сопротивление крепящих усиков на держателях 2 и на металлической части накладки.
    4. Отсоединить стекло от стеклоподъемника, для чего отвернуть два болта 1, придерживая при этом стекло. При отворачивании болтов расположить стекло по высоте так, чтобы головки болтов располагались на уровне монтажных отверстий во внутренней панели двери.
    5. Отсоединенное стекло развернуть внутри двери до выхода его из желобка 4, поднять и вынуть наружу через паз в верхней части двери. Если съем опускного стекла с двери вызывает затруднения, то предварительно снимите стеклоподъемник.
    6. Разобрать вынутое стекло, для чего вставить отвертку в зазор между стеклом 2 (см. схема №2) и обоймой 1 передней двери, и, соответственно, стеклом 3 (см. схема №3) и обоймой 1 задней двери.
    7. Затем выправить обойму. Ширина паза в обойме под стекло должна быть: вверху — 7,5 мм, внизу — 8,5 мм (см. схема №2).
    8. Запрессовать новое опускное стекло с резиновой прокладкой в выправленную обойму (см. схема № 2) и схема №3. Запрессовку стекла производить на прессе с ручной подачей или с помощью молотка.
    9. В последнем случае стекло упереть верхней частью в деревянную опору, подложив предварительно мягкую прокладку. На кромку стекла наложить резиновую прокладку 3 (см. схема №2) и 2 (см. схема №3) и обойму, после этого ударами молотка через деревянный брусок запрессовать стекло до упора.
    10. Затем обрезать прокладку на одном уровне с краями обоймы. Правильно запрессованное стекло не должно выдвигаться из обоймы усилием рук.
    11. Вставить отремонтированное стекло внутрь двери через имеющийся в верхней части двери паз, развернув стекло для облегчения его ввода внутрь.
    12. Опустить ползун стеклоподъемника и наживить болты 1 (см. схема №2) через нижние монтажные отверстия во внутренней панели двери.
    13. Поднять стекло вращением ручки стеклоподъемника до уровня верхних монтажных отверстий, выставить стекло правильно по рамке и окончательно затянуть болты.

    3.  Информация о лобовом стекле

    Лобовое стекло на Москвиче (АЗЛК) 2141 очень часто подвергается различным повреждениям.

    Размеры лобового стекла автомобиля Москвич (АЗЛК) 2141 и «Святогора»:

    95 (длина) х 60 (ширина)

    4. Уплотнители для Москвича 2141

    Уплотнители для стекла автомобиля АЗЛК 2141 и «СВЯТОГОРА» подойдут от:

    1.  ГАЗели

    2. ВАЗ 2110

    3. 2108

    4. 2109

    5. 21099
